  • 简介及参数
  • 技术性能
  • 功能特点

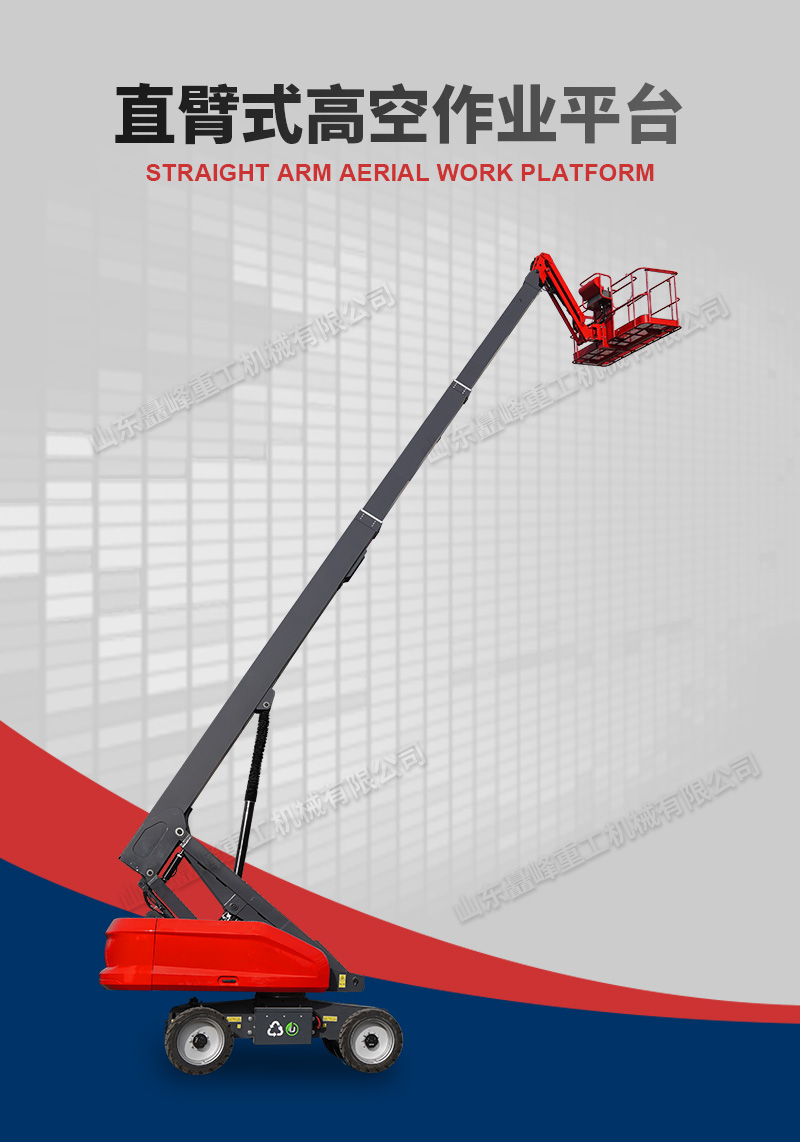

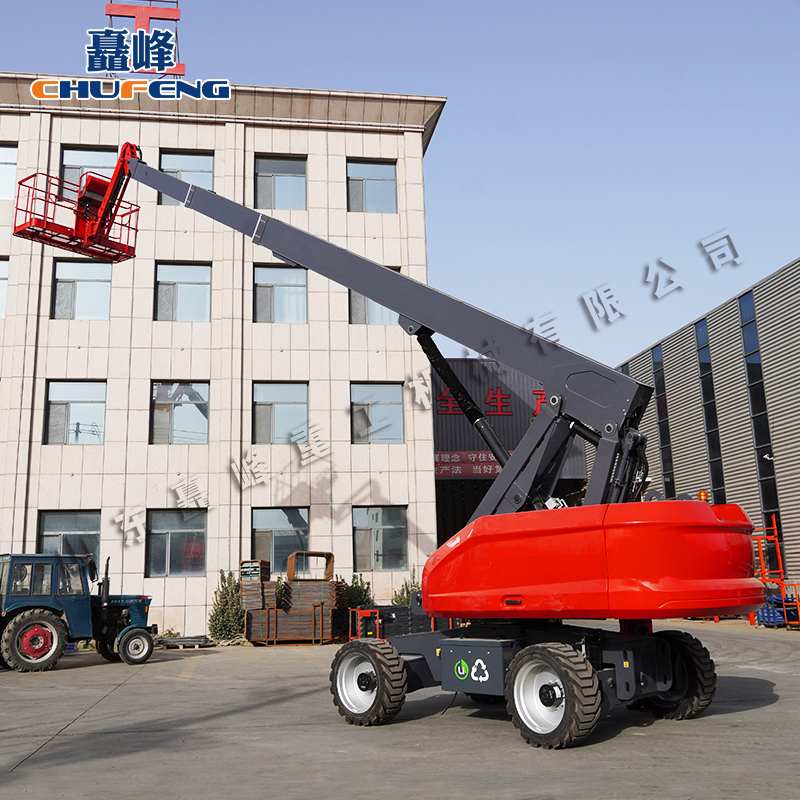

*大工作高度22 m
*大平台高度 20 m
*大水平作业半径18 m
承载能力受限幅度480 kg
承载能力非受限幅度230 kg
收起时长度9.7 m
宽度2.49 m
收起时高度2.75m
轴距 3 m
离地间隙0.43m
平台尺寸(长×宽)1.83×0.76m
内轮转弯半径3m
外轮转弯半径 5.2m
收拢状态行走速度 6.3 km/h
作业状态行驶速度 1.1 km/h
*大爬坡度16.7°(40%)
实心轮胎36×14-20
转台回转速度 0~1/3 rpm
转台旋转360°连续
平台调平自动调平

技术性能

总体

能适应特定作业环境,即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。

机器具有自动行走的功能,能够在不同工作状态下,快速、慢速行走,只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作,较传统的液压平台大大提高了工作效率,减少操作人员数量及劳动强度。

臂架

臂架头部、油缸活塞杆等处有防尘防沙装置。

拖链为耐海洋性气候的高强度工程塑料,适应恶劣的工作环境。

转台

底架与转台上设有吊环位置,方便吊装。

安全设定

工作斗具有自动调平功能,工作斗相对水平面的倾斜角度能不大于1.5°。

设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。上下控制台均有防护罩保护。

臂架伸缩、变幅、回转运行平稳,并具有缓冲装置。

平台行走和臂架回转设有可靠的制动器,保证在坡道上及运行过程中能可靠控制。

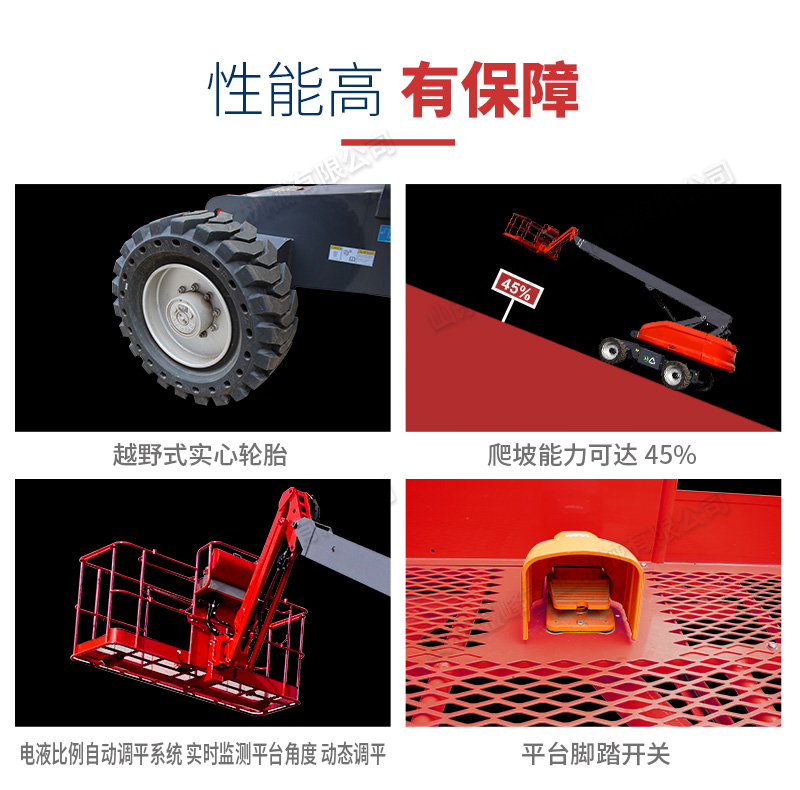

平台上设有脚踏开关,只有踏下脚踏开关方能进行操作。

平台幅度和高度达到一定时,行驶速度和臂架动作速度自动受到限制。当机器停放在不平度超过3°的地面时,臂架动作将受到限制。

各油缸设有平衡阀或液压锁保证油缸不会自动动作,并且油缸与平衡阀、液压锁的连接是刚性的。

标识清晰、含义明确。

电气系统

采用PLC和CAN总线控制方式,简化线路,便于维护修理。采用金属防空插头,防护等级达到IP65。

臂架伸缩、变幅、回转以及平台行走均采用电控液压比例控制,能实现无级调速。

设备行走及回转时,会发出声光报警。

上下控制台均设有紧急停止按钮,当操作出现意外情况时,能够使操作者迅速熄灭发动机,避免平台继续运动。

下控制台带有计时器。

上下控制台均有防护罩保护。

设有防发动机运转状态下再次启动的装置。

液压系统

主要液压元件与控制元件为进口品牌产品,可靠度高。

液压泵具有自动压力补偿和负荷感应功能,保证油泵和发动机不致因过载而受损。

设有手动应急下降装置,当发动机或主油泵发生故障时,能使工作斗安全降至地面。

臂架伸缩、变幅、回转和平台行走能多工作同时进行。

在液压回路上安装安全阀,防止液压部件中压力异常升高。

工作斗调平采用静压调平系统,相对与传统的电液调平,静压调平系统运行更平稳,可靠性更高,更重要的是能避免电气故障引起的误动作。

发动机系统

发动机油门控制有三挡速度(或无级变速),当较长时间没有任何动作时,发动机自动降为低怠速,满足节能要求。

发动机进气系统采用封闭式双级过滤,适应多粉尘的环境作业;且维护保养方便。

设有防止发动机过热及液压油压力过低自动停机装置。

功能特点

  • 专利技术的称重装置。采用本公司拥有的专利技术的称重装置,该称重装置能实现工作台负荷的准确称量。该称重装置不受载荷在平台上位置的影响,避免了误判而影响平台的正常工作。

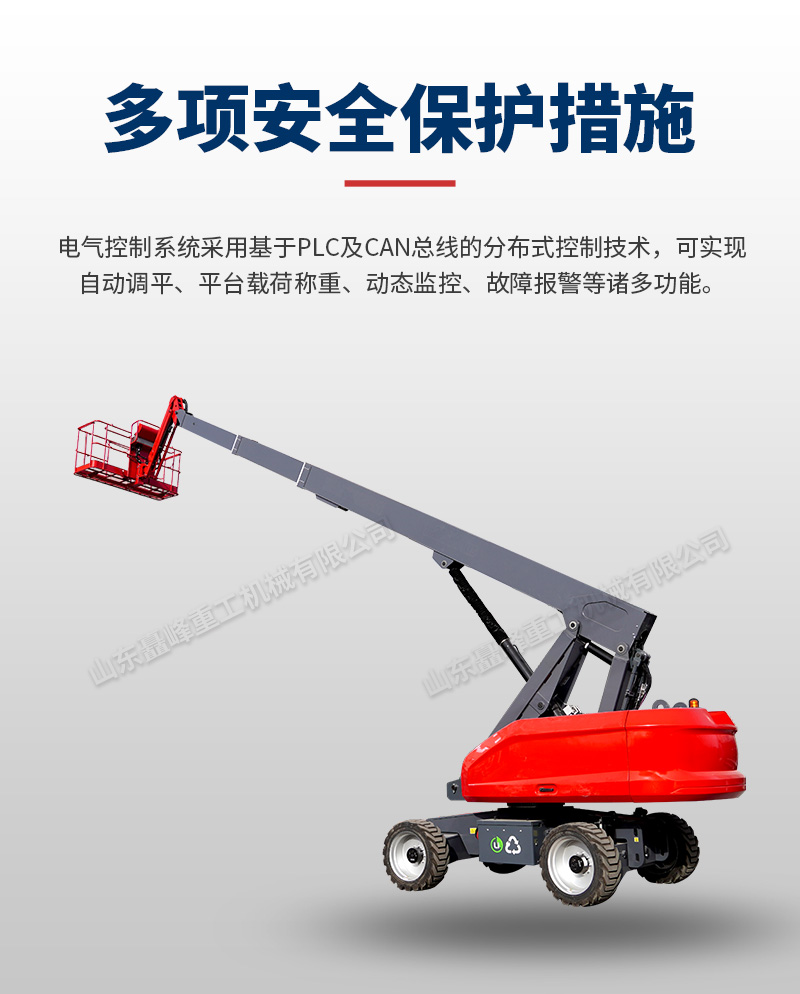

  • PLC与CAN总线控制。在底架、转台和平台上分别装上一台工业控制器,这些控制器的防护等级都有IP65,同时采用先进的CAN总线控制,线路简单、可靠性好;维修和故障诊断简单。
  • 安全性高。双阀芯液压回路,防止液压阀卡滞而发生不可控事故。应急动力单元保证了即使在发动机失效的情况下也能及时收车。
  • 防误操作功能。防止发动机启动状态下再启动,保护启动机和飞轮齿圈;平台幅度和高度达到一定时,行驶速度和臂架动作速度自动受到限制,即使发动机处于高速状态。
